Die B-Linie verbindet die Stadtteile Langenhagen und Alte Heide mit Mittelfeld, Laatzen, Rethen und Sarstedt. Der B-Tunnel verläuft zwischen den Rampen Vahren­walder Platz und Hildes­heimer Straße (Engesohde). Die Leitfarbe dieses Astes ist rot.

Zum Abschnitt zwischen Kröpcke und Hauptbahnhof werden die Originalpläne gesucht. Zur Zeit liegen nur Bestandspläne der A-Linie vor, siehe dort.

Haftungsausschluss zur Rubrik Downloads

Verfügbare Pläne B-Linie

Plannummer Art Inhalt (DR= Druck, LP=Lichtpause) Datum (veröff./letztes) Scan
B 206/120 Lageplan Altenbekener Damm Rampe Elkartallee (DR) 19.07.1976 Download
B 206/208 Längsschnitt Altenbekener Damm Rampe Elkartallee (DR) 19.07.1976 Download
B 207/128 Lageplan Geibelstraße (DR) 01.03.1976 Download
B 207/220 Längsschnitt Geibelstraße (DR) 01.03.1976 Download
B 208/131 Lageplan Schlägerstraße (DR) 01.03.1976 Download
B 208/216 Längsschnitt Schlägerstraße (DR) 01.03.1976 Download
B 209/145 Lageplan Aegidientorplatz (DR) 19.08.1976 Download
B 209/221 Längsschnitt Aegidientorplatz (DR) 19.08.1976 Download
B 210/… Lageplan Kröpcke Hbf.
B 210/… Längsschnitt Kröpcke Hbf.
B 211/133 Lageplan Vortrieb Weißekr. bis Vahrenwalder Str. (DR) 16.01.1970 Download
Ohne Nr. Bildmontage Vortriebsstrecke mit Lage der geplanten Station Welfenplatz Ohne Datum Download
B 211/221 Längsschnitt Vortrieb Weißekr. bis Vahrenwalder Str. (DR) 16.01.1970 Download
B 212/121 Lageplan Werderstraße Rampe Vahrenwalder Str. (DR) 16.01.1970 Download
B 212/219 Längsschnitt Werderstraße Rampe Vahrenwalder Str. (DR) 16.01.1970 Download
Legende Lagepläne und Längsschnitte Zeichenerklärung   Download

Lageplan Altenbekener Damm Rampe Elkartallee, B 206/120
Lageplan Altenbekener Damm Rampe Elkartallee, B 206/120

Lageplan Altenbekener Damm Rampe Elkartallee, B 206/120

Lageplan der U-Station Altenbekener Damm und Rampe Elkartallee, Zeichnungs­nummer B 206/120 vom 19.07.1976. Maßstab 1:1000. Blattgröße 95 × 30 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Techn. Abteilung 691, 1976.


Längsschnitt Altenbekener Damm Rampe Elkartallee, B 206/208
Längsschnitt Altenbekener Damm Rampe Elkartallee, B 206/208

Längsschnitt Altenbekener Damm Rampe Elkartallee, B 206/208

Längsschnitt der U-Station Altenbekener Damm und Rampe Elkartallee, Zeichnungs­nummer B 206/208 vom 19.07.1976. Maßstab 1:1000. Blattgröße 122 × 42 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Techn. Abteilung 691, 1976.


Lageplan Geibelstraße, B 207/128
Lageplan Geibelstraße, B 207/128

Lageplan Geibelstraße, B 207/128

Lageplan der U-Station Geibelstraße, Zeichnungs­nummer B 207/128 vom 01.03.1976. Maßstab 1:1000. Blattgröße 95 × 30 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Techn. Abteilung 691, 1976.


Längsschnitt Geibelstraße, B 207/220
Längsschnitt Geibelstraße, B 207/220

Längsschnitt Geibelstraße, B 207/220

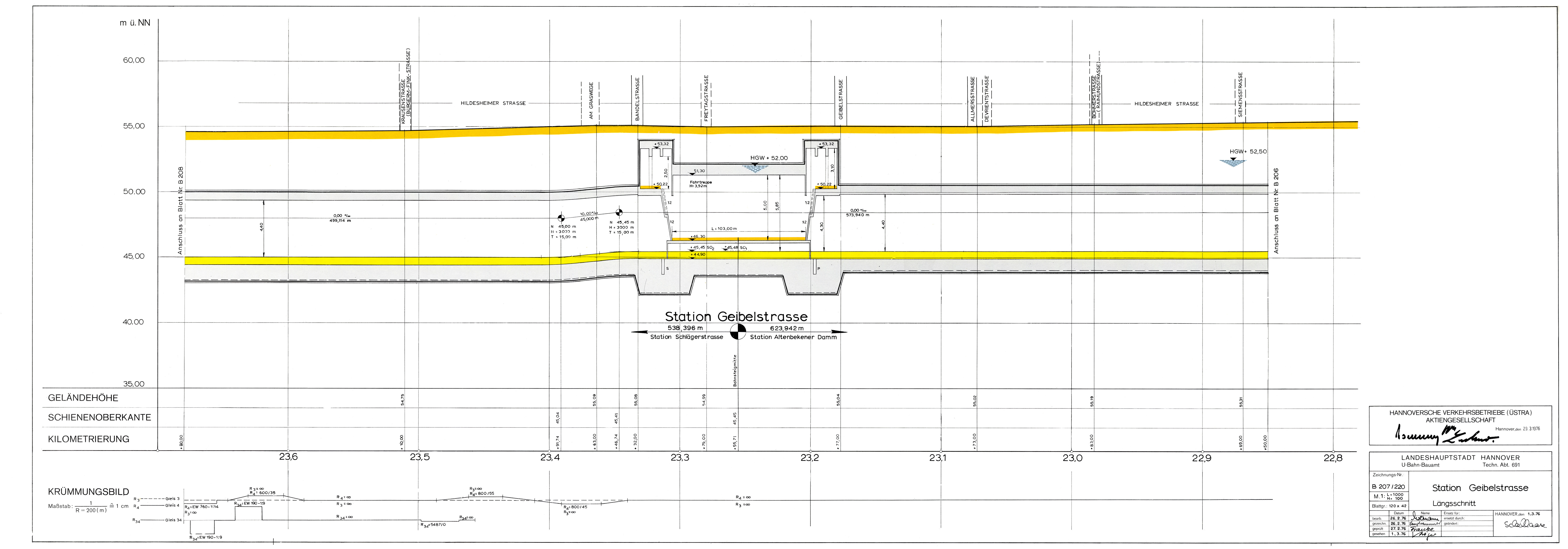

Längsschnitt der U-Station Geibelstraße, Zeichnungs­nummer B 207/220 vom 01.03.1976. Maßstab 1:1000. Blattgröße 120 × 42 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Techn. Abteilung 691, 1976.


Lageplan Schlägerstraße, B 208/131
Lageplan Schlägerstraße, B 208/131

Lageplan Schlägerstraße, B 208/131

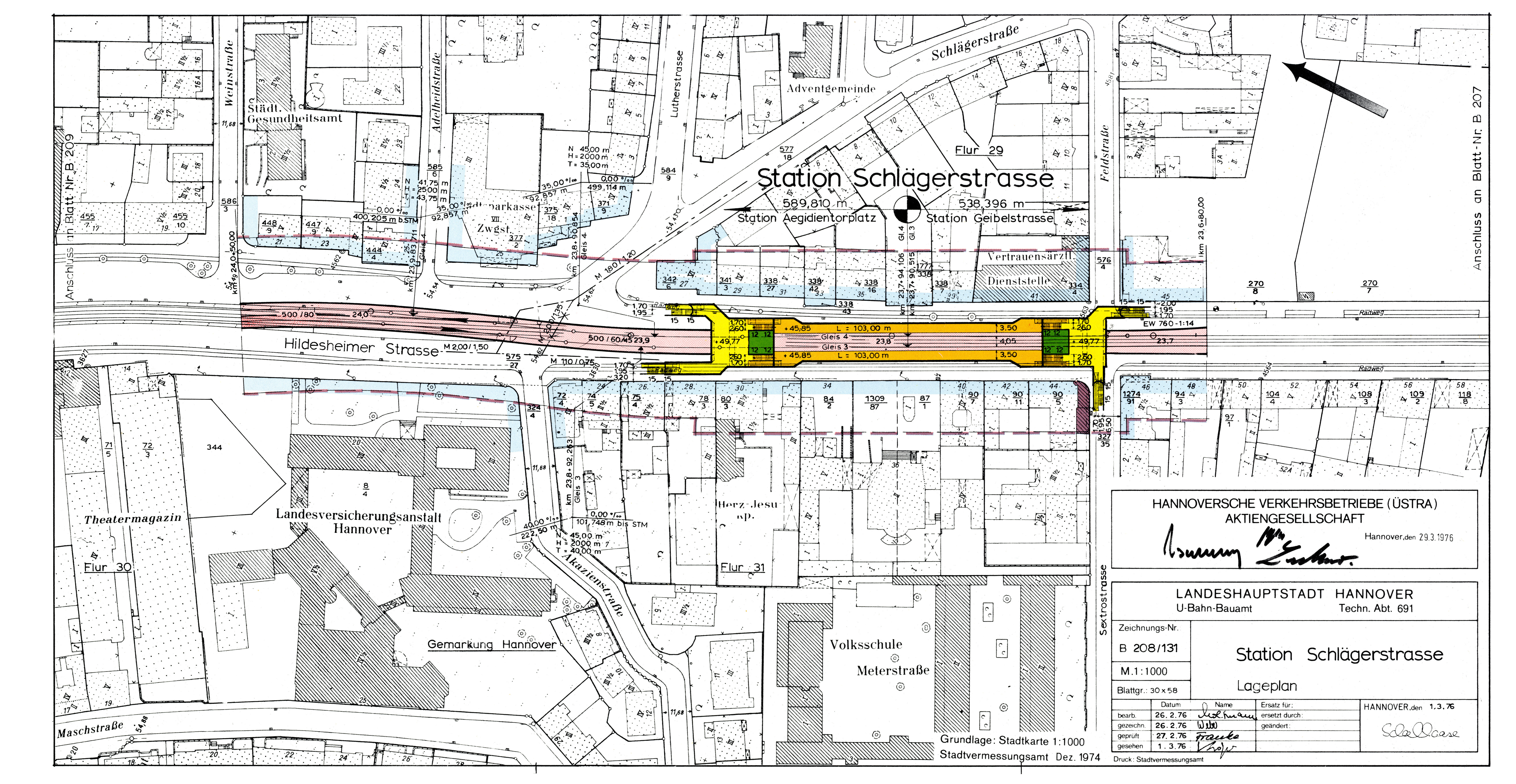

Lageplan der U-Station Schlägerstraße, Zeichnungs­nummer B 208/131 vom 01.03.1976. Maßstab 1:1000. Blattgröße 58 × 30 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Techn. Abteilung 691, 1976.


Längsschnitt Schlägerstraße, B 208/216
Längsschnitt Schlägerstraße, B 208/216

Längsschnitt Schlägerstraße, B 208/216

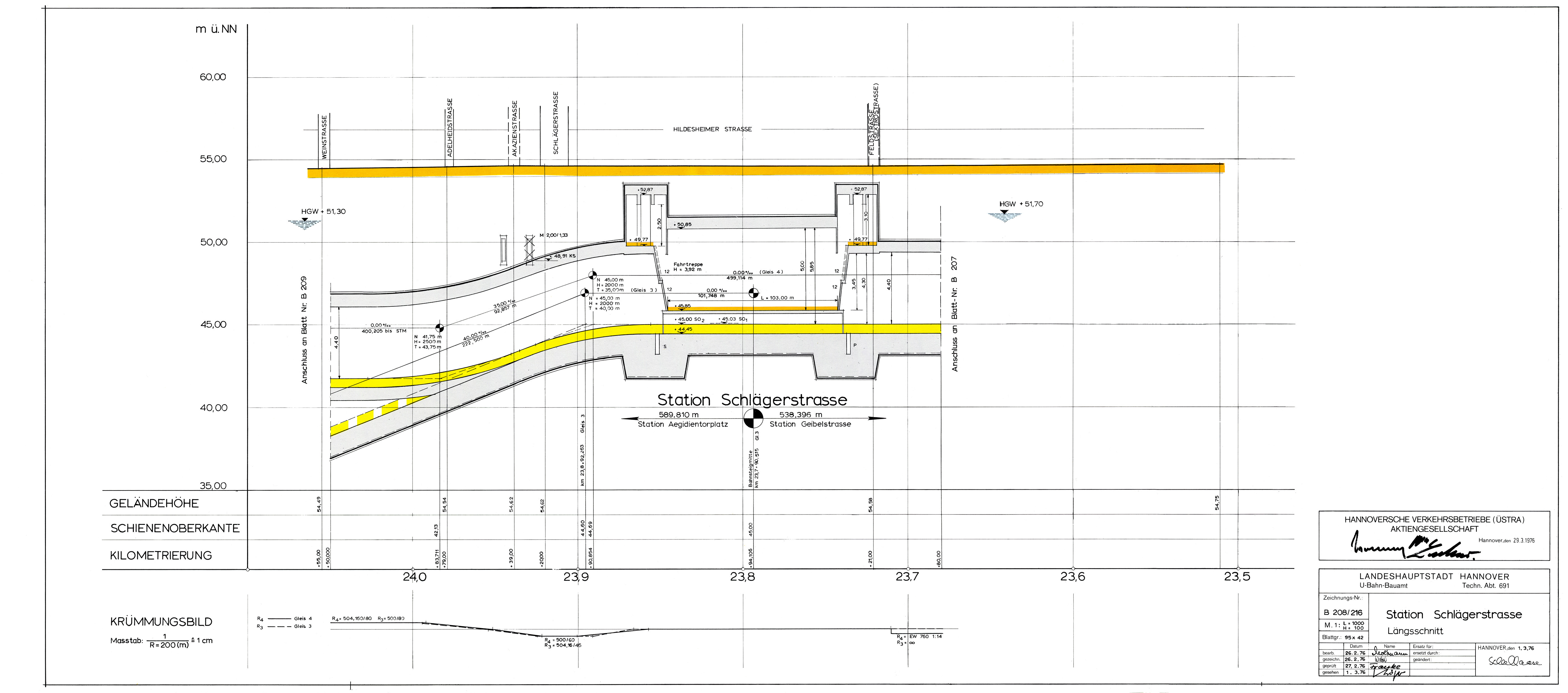

Längsschnitt der U-Station Schlägerstraße, Zeichnungs­nummer B 208/216 vom 01.03.1976. Maßstab 1:1000. Blattgröße 95 × 42 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Techn. Abteilung 691, 1976.


Lageplan Aegidientorplatz, B 209/145
Lageplan Aegidientorplatz, B 209/145

Lageplan Aegidientorplatz, B 209/145

Lageplan der U-Station Aegidientorplatz und Kröpcke B/C, Zeichnungs­nummer B 209/145 vom 19.08.1976. Maßstab 1:1000. Blattgröße 95 × 30 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Techn. Abteilung 691, 1976.


Längsschnitt Aegidientorplatz, B 209/221
Längsschnitt Aegidientorplatz, B 209/221

Längsschnitt Aegidientorplatz, B 209/221

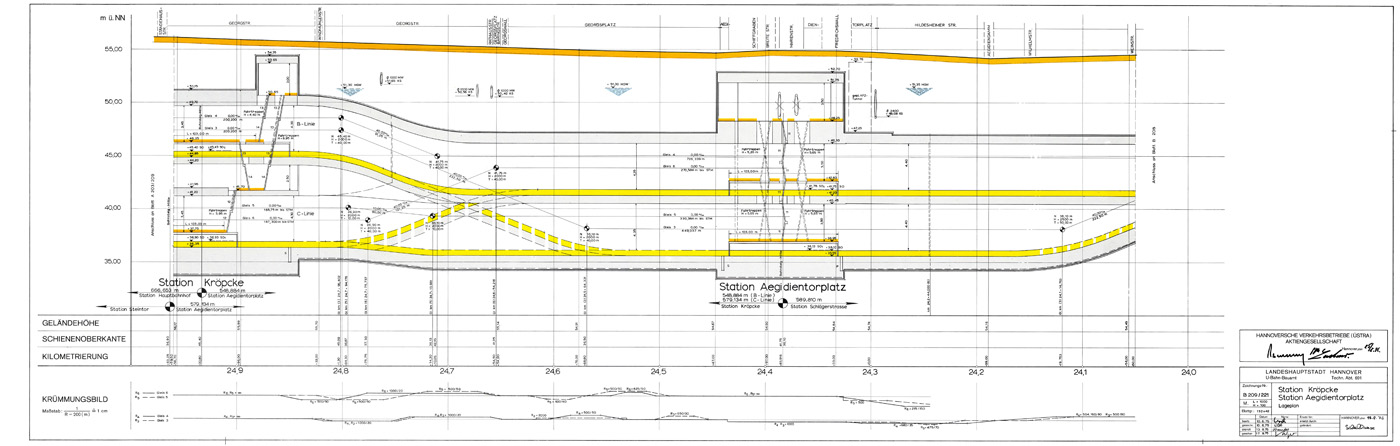

Längsschnitt der U-Station Aegidientorplatz und Kröpcke B/C, Zeichnungs­nummer B 209/221 vom 19.08.1976. Maßstab 1:1000. Blattgröße 132 × 42 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Techn. Abteilung 691, 1976.


Lageplan Vortrieb Weissekreuzplatz bis Vahrenwalder Str., B 211/133
Lageplan Vortrieb Weissekreuzplatz bis Vahrenwalder Str., B 211/133

Lageplan Vortrieb Weißekreuzplatz bis Vahrenwalder Str., B 211/133

Lageplan der Vortriebsstrecke vom Weißekreuzplatz bis zur Vahrenwalder Straße, Zeichnungs­nummer B 211/133 vom 16.01.1970. Maßstab 1:1000. Blattgröße 95 × 30 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Techn. Abteilung 691, 1970.


Vortriebsstrecke mit Lage der geplanten Station Welfenplatz
Vortriebsstrecke mit Lage der geplanten Station Welfenplatz

Vortriebsstrecke mit Lage der geplanten Station Welfenplatz

Bildmontage aus Plan B 211/133 (1970) und einem Vorentwurf für die Station „Welfenplatz” (Datum unbekannt), eingepasst, überlagert und eingefärbt. Maßstab 1:1000. Blattgröße 45,5 × 30 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Techn. Abteilung 691, 1970.

Vortriebsstrecke mit Lage der geplanten Station Welfenplatz


Längsschnitt Vortrieb Weissekreuzplatz bis Vahrenwalder Str., B 211/221
Längsschnitt Vortrieb Weissekreuzplatz bis Vahrenwalder Str., B 211/221

Längsschnitt Vortrieb Weißekreuzplatz bis Vahrenwalder Str., B 211/221

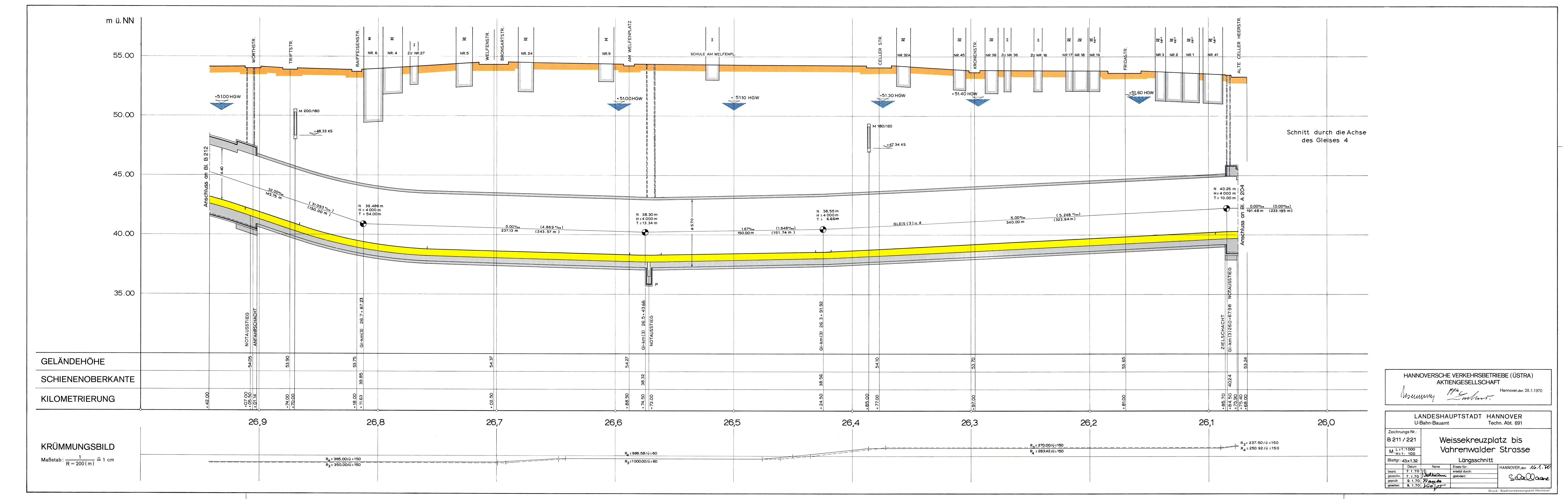

Längsschnitt der Vortriebsstrecke vom Weißekreuzplatz bis zur Vahrenwalder Straße, Zeichnungs­nummer B 211/221 vom 16.01.1970. Maßstab 1:1000. Blattgröße 132 × 42 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Techn. Abteilung 691, 1976.


Lageplan Werderstraße Rampe Vahrenwalder Str., B 212/121
Lageplan Werderstraße Rampe Vahrenwalder Str., B 212/121

Lageplan Werderstraße Rampe Vahrenwalder Str., B 212/121

Lageplan der U-Station Werderstraße und Rampe Vahrenwalder Straße, Zeichnungs­nummer B 212/121 vom 16.01.1970. Maßstab 1:1000. Blattgröße 95 × 30 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Techn. Abteilung 691, 1976.


Längsschnitt Werderstraße Rampe Vahrenwalder Str., B 212/219
Längsschnitt Werderstraße Rampe Vahrenwalder Str., B 212/219

Längsschnitt Werderstraße Rampe Vahrenwalder Str., B 212/219

Längsschnitt der U-Station Werderstraße und Rampe Vahrenwalder Straße, Zeichnungs­nummer B 212/219 vom 16.01.1970. Maßstab 1:1000. Blattgröße 103 × 42 cm.
U-Bahn-Bauamt der Landeshauptstadt Hannover, Techn. Abteilung 691, 1976.


Legende Lagepläne und Längsschnitte
Legende Lagepläne und Längsschnitte

Legende Lagepläne und Längsschnitte

Zeichen- und Farberklärung zu den Lageplänen und Längsschnitten.

Legende Lagepläne und Längsschnitte
